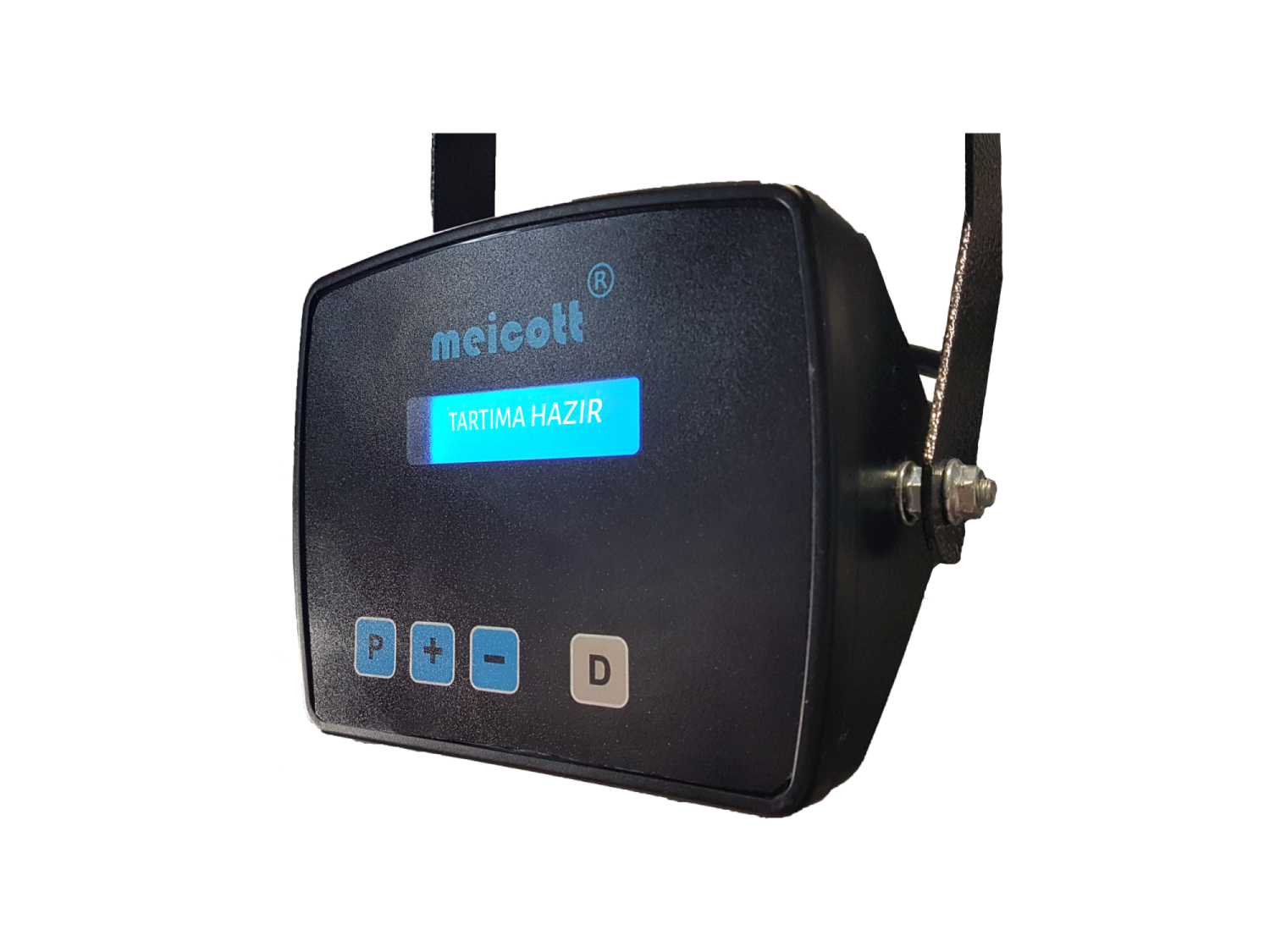

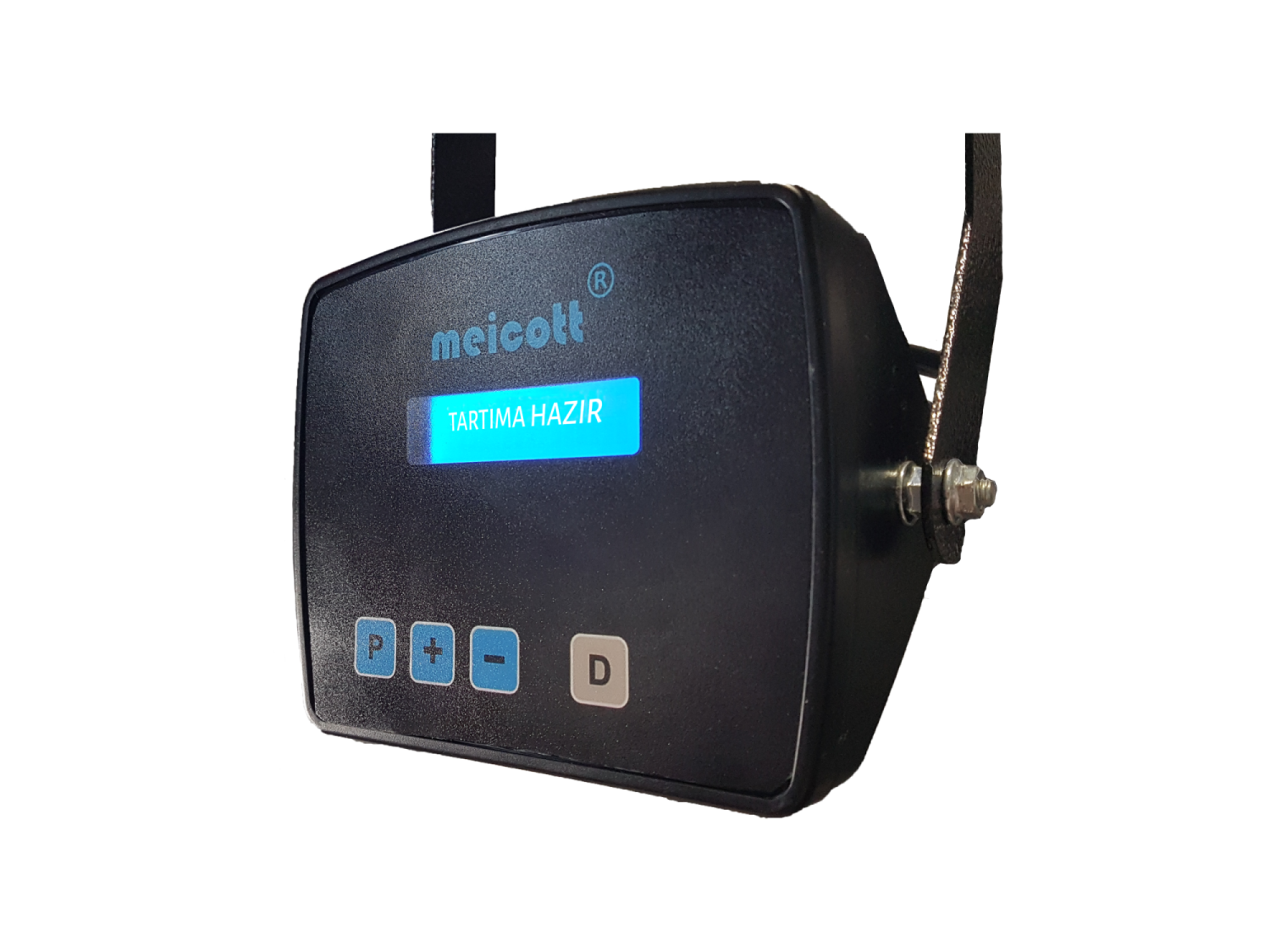

Meicott FT 200-10 Forklift Yük Tartım Cihazı 10 Ton Kapasiteli

Meicott FT 200-10  Forklift Yük Tartım Cihazı 10 Ton Kapasiteli  12V/48V

Meicott Forklift Yük Tartım Cihazı, forkliftlerde hidrolik basınç değişimi prensibine göre yük ağırlığını KG cinsinden ölçmek üzere dizayn edilmiştir.

Çataldaki yükün oluşturduğu hidrolik basınç, elektrik sinyaline dönüştürülür. Bu elektriksel sinyal değeri, ölçüm göstergesindeki analog – dijital çevirici yardımı ile sayısal değere dönüştürülür.

Bu sayısal değer LCD ekranda KG cinsinden ağırlığı ifade eder. Kolay dara alma ve kalibrasyon özellikleri sayesinde kullanımı çok kolaydır.

Forklift Yük Tartım Cihazı Ölçüm hassasiyeti maksimum % 2 olup, içindeki yazılım sayesinde basınç dalgalanmaları filtre edilmekte ve çok hassas ölçüm yapılabilmesine olanak sağlamaktadır. Forklift Yük Tartım Cihazı ile birlikte verilen sensör, kaldırma silindirinin basınç hattına monte edilmelidir. Bu sayede basınç sinyali elektriksel sinyale dönüşmektedir.

Hidrolik basınçtan yük ölçümü sisteminin doğru ve hassas çalışabilmesi için aşağıdaki noktalara dikkat edilmelidir.

Yük ölçümü hep yerden aynı yükseklikte yapılmalıdır. Kullanıcının bu ölçüm yüksekliğini görebilmesi için bir işaretleme yapılmalıdır.

Forklift Yük Tartım Cihazı ayrıntılı videomuzda yer almaktadır, Ürün video linki için

Bu işaretleme yerden 20 cm yukarıda olacak şekilde yapılmalıdır.

Ölçüm sırasında çatal 90 derecelik açıda olmalıdır.

Ölçüm yaparken yük önce 30 -40 cm kaldırılmalı, sonra orta bir hızda aşağıya doğru indirilip, işaretlenen ölçüm yüksekliğinde durdurulmalıdır.

Forklift Yük Tartım Cihazı Teknik Bilgiler

Çalışma gerilimi : 12V/48V DC

Forklift Kaldırma Kapasitesi : 0 - 10 Ton

Hassasiyet : %2

Ekran Tipi : Mavi Lcd Ekran (2 satır, 16 sütün)

Tuş Takımı : Dokunmatik , su geçirmez tuş takımı.

Montaj Ayağı   : Var

Sensör : 250 BAR 4-20 mA Çıkışlı

Bağlantılar : Çıkış soketi ve kablo seti var.

Boyutlar : En 15cm , Yükseklik 12 cm , Derinlik 7 cm

1 adet Forklift Yük Tartım Cihazı Kullanım Klavuzu

Elektriksel Bağlantılar

Giriş Soketi:

Cihazın arka tarafında bulunan giriş soketi 4 pinden oluşur. (4 Pin Mayk Soket Şase Monte Erkek)

Pin sıralaması şu şekildedir:

1 – +12 volt besleme girişi.

2- 0 volt besleme girişi.

3- Sinyal girişi (4-20 ma akım girişi)

4- Basınç sensörü 24 volt besleme çıkışı.

Montaj Kablo Seti

Kablo renkleri şu şekildedir :

Besleme Kablosu (0.50 m)

Kırmızı : + 12 volt besleme

Siyah   : 0 volt besleme

Sensör kablosu ( 4 metre)

Kırmızı : Basınç sensörü 12 volt beslemesi

Siyah (yada mavi) : Basınç sensörü 4-20 mA sinyal çıkışı
